1、工藝選擇
本工程處理的污水為典型的醫療廢水，究其BOD/COD值在0.5以上，屬可生化性較好，因此擬采用化糞池--A/O/O生物接觸氧化工藝+MBR膜，該工藝操作簡單，運轉費用低，處理效果好，運行穩定。是目前較為成熟的醫療廢水處理工藝，能有效地確保污水達標回用或排放。

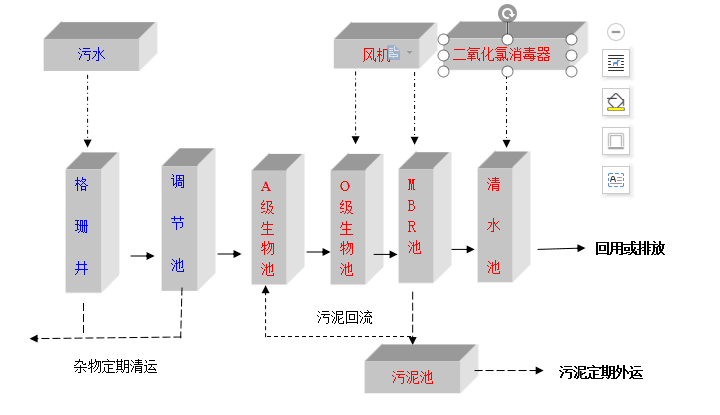

2、工藝流程
３、工藝說明
污水由排水系統收集后，進入污水處理站的格柵井，去除顆粒雜物后，進入調節池，進行均質均量，調節池中設置液位控制器，再經液位控制儀傳遞信號，由提升泵送至A級生物接觸氧化池，進行酸化水解和硝化反硝化，降低有機物濃度，去除部分氨氮，然后入流O級生物接觸氧化池進行好氧生化反應，O級生物池分為兩級，在此絕大部分有機污染物通過生物氧化、吸附得以降解，出水經MBR膜過濾后自流至二沉池進行固液分離，沉淀池上清液經二氧化氯消毒后回用或排放。
由格柵截留下的雜物定期裝入小車傾倒至垃圾場，二沉池中的污泥部分回流至A級生物處理池，另一部分污泥至污泥池進行污泥消化后定期抽吸外運，污泥池上清液回流至調節池再處理。
MBR描述
1、膜處理法是膜生物反應器組合工藝的核心。在廢水處理中應用膜技術，既能對廢水進行有效的凈化，又能回收一些有用物質，同時具有節能、無相變、設備簡單、操作方便等特點。
高效膜分離技術與傳統的活性污泥法相結合的新型水處理反應器系統一膜生物反應器(MBR)，膜分離過程是以選擇性透過膜為分離介質，在兩側加以某種動力，原料側組分選擇性地透過膜，從而達到分離物質的目的。采用平板膜超濾處理污水廢水，出水水質可達到國家生活雜用水水質標準，且該處理方法具有占地面積小、操作簡單、出水水質穩定等優點。
研究表明，平板超濾膜對廢水中懸浮物、大分子有機物有較好的去除效果，而且對預處理難以通過絮凝、過濾去除的陰離子洗滌劑也有較好的截留作用。
產品特點
采用優化的膜組件設計，主要考慮占用面積和和經濟性。具體設計膜組件方案如下：
1、運行方式：
作為膜生物反應器工藝，采用間歇過濾抽吸的運行方式。膜系統可實現連續進水，間歇出水。設計8分鐘膜過濾，2分鐘停止過濾的的運行方式。
2、抽吸系統：
系統各配置一臺自吸泵、真空壓力表、每個反應池配水位控制儀1套。
功能：真空表的安裝盡量與反應器池體水位在一個個水平上，能客觀地觀測膜實際工作的跨膜壓差，真空表可采用一般真空表，人工觀測；也可以采用數據反饋真空表，設定一定真空度，達到該真空度，抽吸泵停止工作，發生預警。水位控制儀主要控制MBR池內水位，保證MBR池內水位不發生水位降低設定警戒線或溢漫事件。
3、鼓風系統
處理系統配配置一臺鼓風機，用于MBR池的供氣。
4、膜組件系統
a.系統管管材配置
出水集水管為ABS材質，管徑為DN50，貴公司安裝需配UPVC管、DN50、1.0MPa（外徑50、壁厚2.4mm）連接，再配DN50軟管連接接到出水管路。
b.曝氣管為PVC材質，管徑為DN50，法蘭連接。
5、加藥系統
用于膜的消毒
6、控制系統：
液位控制：高液位啟動抽吸泵，低液位（高于膜上上部300mm）停止抽吸泵的抽吸。抽吸泵根據膜池液位高開低停，抽吸泵實行開8min停2min周期運行。鼓風機為停止時，無法開啟抽吸泵。
４、工藝設施
（1）格柵井
設置目的：
在醫療廢水進入調節池前設置一道格柵，用以去除污水中的軟性纏繞物、較大固顆粒雜物及飄浮物，從而保護后續工作水泵使用壽命并降低系統處理工作負荷。
設置特點：
格柵井設置磚砼結構，格柵采用手動框式。
（2）調節池
設置目的：
污水經格柵處理后進入調節池進行水量、水質的調節均化，保證后續生化處理系統水量、水質的均衡、穩定，污水中有機物起到一定的降解功效，提高整個系統的抗沖擊性能和處理效果。
設計特點：
調節池設計為土建結構。
（3）調節池提升水泵
設置目的：
調節池內設置潛污泵2臺，經均量，均質的污水提升至后級處理。
（4）A級生物處理池（缺氧池）
設置目的：
將污水進一步混合，充分利用池內高效生物彈性填料作為細菌載體，靠兼氧微生物將污水中難溶解有機物轉化為可溶解性有機物，將大分子有機物水解成小分子有機物，以利于后道O級生物處理池進一步氧化分解，同時通過回流的硝炭氮在硝化菌的作用下，可進行部分硝化和反硝化，去除氨氮。
設計特點：
內置高效生物彈性填料，又具有水解酸化功能，同時可調節成為O級生物氧化池，以增加生化停留時間,提高處理效率。
該池設計為鋼結構的箱體。
（5）Ｏ級生物處理池（生物接觸氧化池）
設置目的：
該池為本污水處理的核心部分，分二段，前一段在較高的有機負荷下，通過附著于填料上的大量不同種屬的微生物群落共同參與下的生化降解和吸附作用，去除污水中的各種有機物質，使污水中的有機物含量大幅度降低。后段在有機負荷較低的情況下，通過硝化菌的作用，在氧量充足的條件下降解污水中的氨氮，同時也使污水中的COD值降低到更低的水平，使污水得以凈化。
設計特點：
該池由池體、填料、布水裝置和充氧曝氣系統等部分組成。
該池以生物膜法為主，兼有活性污泥法的特點。
池中填料采用彈性立體組合填料，該填料具有比表面積大，使用壽命長，易掛膜耐腐蝕不結團堵塞。填料在水中自由舒展，對水中氣泡作多層次切割，更相對增加了曝氣效果，填料成籠式安裝，拆卸、檢修方便。
該池分二級，使水質降解成梯度，達到良好的處理效果，同時設計采用相應導流紊流措施，使整體設計更趨合理化。
池中曝氣管路選用優質ABS管，耐腐蝕。曝氣頭選用微孔曝氣頭，不堵塞，氧利用率高。
該池設計為鋼結構的箱體。
（6）MBR池
有效容積0.75m3
停留時間：T＞2.0h
材質：CS
MBR膜組件：
處理水量：Q=0.25T/H
數量：3簾
（7）沉淀池
設置目的：
進行固液分離去除生化池中剝落下來的生物膜和懸浮污泥，使污水真正凈化。
設計特點：
設計為豎流式沉淀池，其污泥降解效果好。
采用三角堰出水，使出水效果穩定。
污泥采用氣提法定時排泥至污泥池，并設污泥氣提回流裝置，部分污泥回流至A級生物處理池進行硝化和反硝化，也減少了污泥的生成，也利于污水中氨氮的去除。
該池設計為鋼結構的箱體。
（7）污泥池
設置目的：
二沉池排泥定時排入污泥池，進行污泥濃縮，和好氧消化，污泥上清液回流排入調節池再處理，剩余污泥定期抽吸外運（每年二至三次）。
設計特點：
該池設計為鋼結構的箱體，內置污泥消化系統。
（8）自動控制柜
進行全自動手動自由轉換控制運行。
5、工藝特點
?采用成熟的A/O/O生化處理工藝+MBR膜工藝，具有良好的去除污水中的有機物和較好的脫氮功能，以滿足排放標準的要求；
?具有較好的耐沖擊負荷能力，以適應水質、水量變化的特點；
?采用污泥前置回流硝解工藝，大大降低污泥的生成量；
?采用新型填料，掛膜快，壽命長，處理見效快；
?充分考慮二次污染產生的可能性，將其影響降低至最低程度；
?采用集中控制、自動化運行，易于管理維修，提高系統可靠性、穩定性。
?系統處理設施可全部設置在地表以下，不占地表面積，可作綠化，又利于防凍。
